[Vlado]

Meopta Meos Duo

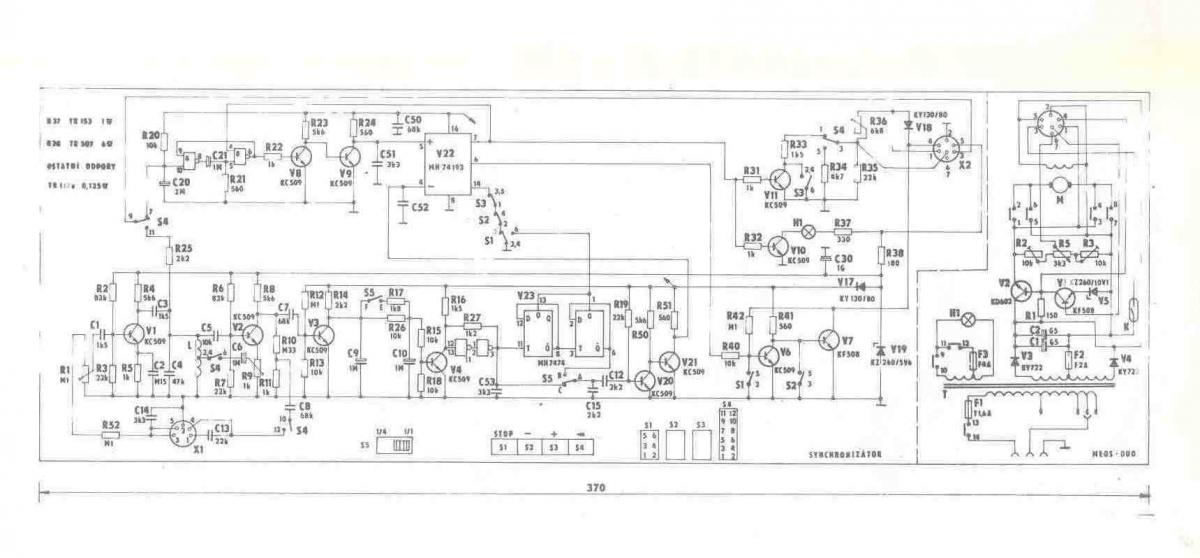

Schéma zapojenia prevzatá odtiaľ:

https://jakub.serych...ektoru-meos-duo

Přiložený soubor (y)

•  Meos_DUO_schema.jpg   77,04K   0 Počet stažení

[Vlado]

Popis zapojenia prepínača (čísla na prepínači):

 5 - biely vodič a biely vodič

 6 - ružový vodič od motora

 7 - čierny vodič od motora a biely vodič

 8 - biely vodič od motora

 9 - biely vodič od lampy

10 - hrubší biely vodič

12 - hrubší biely vodič

13 - hrubší čierny vodič

14 - hrubší čierny vodič

16 - hnedý vodič od motora a žltý vodič



Kovové prepojky:

1 a 3

2 a 6

4 a 8

5 a 7

9 a 11



Ak sa motor otáča na opačnú stranu ako má, je potrebné vymeniť ružový a biely vodič od motora (6 a 8).



Poskladanie prepínača - je zrejmé z fotiek, červenou čiarou je označená spodná strana prepínača, na tyčke je jedna strana (spodná v základnej polohe) označená čiernou. Modré súčasti sú orientované tak, že "zúbok" je zakaždým dole na ľavej strane a hore na pravej strane. S tyčkou je počas montáže potrebné natáčať tak, aby sa nám ľahšie skladalo (nevyletovali pružinky - aj tak budú ).





Přiložený soubor (y)

•  01.jpg   151,29K   2 Počet stažení
•  02.jpg   171,07K   1 Počet stažení
•  03.jpg   175,31K   1 Počet stažení
•  04.jpg   158,69K   1 Počet stažení
•  05.jpg   168,52K   1 Počet stažení
•  06.jpg   161,8K   1 Počet stažení
•  07.jpg   168,68K   2 Počet stažení
•  08.jpg   138,85K   0 Počet stažení
•  09.jpg   183,84K   0 Počet stažení
•  10.jpg   125,25K   0 Počet stažení
•  11.jpg   137,51K   1 Počet stažení
•  12.jpg   116,7K   0 Počet stažení
•  13.jpg   113,26K   1 Počet stažení
•  14.jpg   118,25K   0 Počet stažení
•  15.jpg   106,87K   0 Počet stažení
•  16.jpg   113,76K   0 Počet stažení
•  17.jpg   126,15K   1 Počet stažení
•  18.jpg   108,1K   3 Počet stažení
•  19.jpg   126,34K   0 Počet stažení
•  20.jpg   130,67K   0 Počet stažení

[PetoG]

Popis zapojenia prepínača (čísla na prepínači):

 5 - biely vodič a biely vodič

 6 - ružový vodič od motora

 7 - čierny vodič od motora a biely vodič

 8 - biely vodič od motora

 9 - biely vodič od lampy

10 - hrubší biely vodič

12 - hrubší biely vodič

13 - hrubší čierny vodič

14 - hrubší čierny vodič

16 - hnedý vodič od motora a žltý vodič



Kovové prepojky:

1 a 3

2 a 6

4 a 8

5 a 7

9 a 11



Ak sa motor otáča na opačnú stranu ako má, je potrebné vymeniť ružový a biely vodič od motora (6 a 8).



Poskladanie prepínača - je zrejmé z fotiek, červenou čiarou je označená spodná strana prepínača, na tyčke je jedna strana (spodná v základnej polohe) označená čiernou. Modré súčasti sú orientované tak, že "zúbok" je zakaždým dole na ľavej strane a hore na pravej strane. S tyčkou je počas montáže potrebné natáčať tak, aby sa nám ľahšie skladalo (nevyletovali pružinky - aj tak budú ).

Ďakujeme za prešľapanie  cesty. Si snáď prvý, kto si sem prišiel po radu a nakoniec si tie rady odnášame my. Prajem veľa príjemných chvíľ pri premietaní.
