Oblicejove solarium na stare procesy


  • Pokud chcete vložit odpověď, přihlašte se
37 odpovědí na toto téma

#1 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 1 březen 2009 - 22:44:54

Dostalo se mi do ruky oblicejove solarko Phillips HB-172. Je to solarko cca o velikosti plochy A4 se 4mi trubicemi, ktere vyzaruji UV-A zareni.

Zkousim s nim delat alt. procesy (zatim zkouseno na VanDyke + slany proces). Solarko je od ramecku cca 40cm a zalezi podle kryti - casy vychazeji od 30min do 1,5 hodiny.
Ma mechanicky casovac - po uplynuti nastavene doby se vypne.


Kdyz je svetlo, kontaktuji na slunci na balkone (kontaktovat v mistnosti se neda - protoze svetlo, ktere projde okny nema UV-A zareni, na ktere jsou stare procesy citlive). Pod mrakem vychazeji negativy kontrastne, na slunci naopak. Casy vychazeji obdobne.

Puvodne jsem vyhrabal u nasich cca 25-30let stare solarko, ale rozhodne nedoporucuji pouzivat, v te dobe tam byla pouze jedna trubice, plus odporove draty, ktere zachod dokazi zakratko vytopit skoro na saunu :-)

Ten Phillips ma prijemne zarivky - pokud chcete vasim polovickam udelat radost - doporucuji :-)

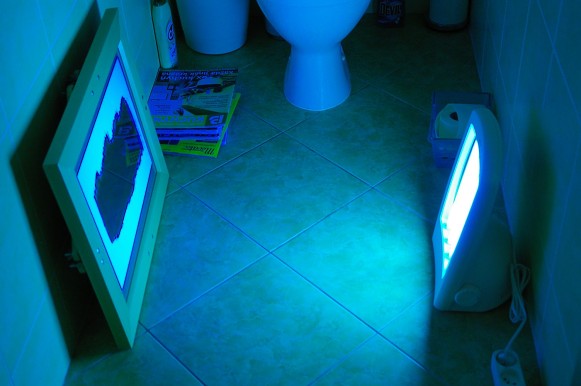

Na zaver jedna ukazka kontaktovani VanDyka na zachode :)

Vložený obrázek

na foto se zrovna ozaruje cca 90let stary negativ z Panoramu N.4, ktery neni vubec kontrastni, cili se bude muset prekontaktovat na Medix PT, aby se z nej aspon neco dostalo - urcite to stoji za to.
  • 0

#2 pignon

pignon

    Nováček

  • Předplatitel
  • 473 příspěvků(y)
Reputace: 44

Publikováno 1 březen 2009 - 22:58:41

ja to pouzivam na cyanotype :-)
  • 0

#3 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 1 březen 2009 - 23:01:50

ja to pouzivam na cyanotype :-)


kyanotypie bude muj dalsi krok :-)
  • 0

#4 rastCAM

rastCAM

    Nováček

  • Registrovaní
  • Pip
  • 160 příspěvků(y)
Reputace: 7

Publikováno 2 březen 2009 - 06:41:28

tiez pouzivam toto solarko na alternativu.. casovac na solarku som vypol a exponujem cez bezne exp. hodiny... ak chces skratit expozicne casy, skrat vzdialenost solarka od predlohy na 10-12cm.. potom budes mat casy okolo 2-3min...
  • 1

#5 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 2 březen 2009 - 09:35:22

tiez pouzivam toto solarko na alternativu.. casovac na solarku som vypol a exponujem cez bezne exp. hodiny... ak chces skratit expozicne casy, skrat vzdialenost solarka od predlohy na 10-12cm.. potom budes mat casy okolo 2-3min...


to zni zajimave - pak uz by ty exp. hodiny sly pouzit - jake to ma z te vzdalenosti 10 cm rozptyl? tu A4ku to udela vzdycky, ale co plochu A3??
  • 0

#6 Kubikula

Kubikula

    Dost toho nakecá

  • Registrovaní
  • PipPip
  • 919 příspěvků(y)
Reputace: 9

Publikováno 2 březen 2009 - 11:55:40

tiez pouzivam toto solarko na alternativu.. casovac na solarku som vypol a exponujem cez bezne exp. hodiny... ak chces skratit expozicne casy, skrat vzdialenost solarka od predlohy na 10-12cm.. potom budes mat casy okolo 2-3min...


to zni zajimave - pak uz by ty exp. hodiny sly pouzit - jake to ma z te vzdalenosti 10 cm rozptyl? tu A4ku to udela vzdycky, ale co plochu A3??


Ono na prví pohled není zřejmé, že máš 30x40 kopírovací rámeček.
  • 0

#7 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 2 březen 2009 - 12:56:54

tiez pouzivam toto solarko na alternativu.. casovac na solarku som vypol a exponujem cez bezne exp. hodiny... ak chces skratit expozicne casy, skrat vzdialenost solarka od predlohy na 10-12cm.. potom budes mat casy okolo 2-3min...


to zni zajimave - pak uz by ty exp. hodiny sly pouzit - jake to ma z te vzdalenosti 10 cm rozptyl? tu A4ku to udela vzdycky, ale co plochu A3??


Ono na prví pohled není zřejmé, že máš 30x40 kopírovací rámeček.


mas pravdu, je to 30x40 z te vzdalenosti 40cm ho vykreje cely a rovnomerne.
Cili z meho pohledu vetsi solarko netreba. (ze uz bych ti ten ramecek nevratil ?:lol: )
  • 0

#8 Eda

Eda

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 027 příspěvků(y)
Reputace: 12

Publikováno 2 březen 2009 - 13:05:19

sem si říkala, že je mi ten rámeček nějakej povědomej :lol:
  • 0

#9 rastCAM

rastCAM

    Nováček

  • Registrovaní
  • Pip
  • 160 příspěvků(y)
Reputace: 7

Publikováno 2 březen 2009 - 13:33:15

tiez pouzivam toto solarko na alternativu.. casovac na solarku som vypol a exponujem cez bezne exp. hodiny... ak chces skratit expozicne casy, skrat vzdialenost solarka od predlohy na 10-12cm.. potom budes mat casy okolo 2-3min...


to zni zajimave - pak uz by ty exp. hodiny sly pouzit - jake to ma z te vzdalenosti 10 cm rozptyl? tu A4ku to udela vzdycky, ale co plochu A3??


velkost mojho kopirovacieho ramu je 30x40 v ktorom kopirujem negativy 18x24... bez problemov... neskusal som kopirovat fotku na plnu plochu kopirovacieho ramu...
  • 0

#10 hypnogen

hypnogen

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 137 příspěvků(y)
  • LocationPraha / Rychvald
Reputace: 187

Publikováno 22 květen 2009 - 00:47:28

zkoušeli jste někdo nacpat normálně do zvětšováku UVA žárovku, co se dává do terárií?
  • 0

#11 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 22 květen 2009 - 07:29:14

zkoušeli jste někdo nacpat normálně do zvětšováku UVA žárovku, co se dává do terárií?


ciste teoreticky by to mohlo fungovat ale, ja jsem si tuto zarovku daval do lampyi - puvodne jsem si myslel ze bych tak mohl vyresit osvit UVA, ale moc to na techniky nefunguje - preci jen to solarium vykonnejsi, ty zarovky nemaji takovou UV propustnost, aby to ty zviratka nezlikvidovalo.
  • 0

#12 hypnogen

hypnogen

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 137 příspěvků(y)
  • LocationPraha / Rychvald
Reputace: 187

Publikováno 22 květen 2009 - 15:17:18

existují ruzné UVA žárovky, vybojky, zářivky.. zkusim zjistit
první věc, co mě napadla, kdyz jste tady vytáhli téma "obličejové solárium", tak ten starý Solux (horské slunce), kde byla rtuťová výbojka Tesla (ta se ale asi bude muset pouštět přes nějaký startér asi atd. teoreticky by se ale takový adaptér na zvětšovák namontovat dal. Fungovat by to mělo 100%, protože jsem si kdysi o to pěkně spálil kůži (ne těpělně).

pak existují ještě nějaké UV-C žárovky (nebo spíš asi výbojky).. tuším, že mají asi 250nm. Ty se používají k desinfekci vody, vzduchu nebo prostě různě k vytvrzování laků atd.
např. http://www.uv-technik.cz se tím zabývá

myslím, že musí existovat nějaký způsob, jak se v oboru historických fototechnik vyhnout při zvětšování ze svitku(kina) tomu procesu zvětšení na pozitiv(medix/RC)-kontaktně negativ(medix/RC) a kontaktně na finální papír. Případně negativní tisk na průhl.fólii.
  • 0

#13 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 22 květen 2009 - 15:19:59

první věc, co mě napadla, kdyz jste tady vytáhli téma "obličejové solárium", tak ten starý Solux (horské slunce), kde byla rtuťová výbojka Tesla (ta se ale asi bude muset pouštět přes nějaký startér asi atd. teoreticky by se ale takový adaptér na zvětšovák namontovat dal. Fungovat by to mělo 100%, protože jsem si kdysi o to pěkně spálil kůži (ne těpělně).



ja jsem na to chvili delal, ale je to fakt hrozny solarko pro tyto ucely - strasne tvrdy svetlo, ty odpory ho pekelne zahrivaji, plocha osvetleni neni rovnomerna - nejintenzivnejsi je uprosted, nedoporucuji....
  • 0

#14 hypnogen

hypnogen

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 137 příspěvků(y)
  • LocationPraha / Rychvald
Reputace: 187

Publikováno 22 květen 2009 - 15:57:24

Já měl spíš namysli použít tu výbojku do nějaké kompaktní hlavy, která by se nasadila na zvětšovák (s difuzorem).
  • 0

#15 hypnogen

hypnogen

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 137 příspěvků(y)
  • LocationPraha / Rychvald
Reputace: 187

Publikováno 22 květen 2009 - 16:29:09

takže v knize o kyanotypii Cyanotype: The History, Science and Art of Photographic Printing in Prussian Blue jsem našel hodnotu optimální vlnové délky pro tento proces. Tady se jedná o "Fe", tak nevím, jestli pro jiné metody se ta hodnota nebude lehce lišit. Obecně by však měla být z UV-A spektra (320-400nm), což jsem si částečně ověřil i přečtením nějakých materiálů o UV-vytvrzování barev v sítotisku, kde se krátkovlnější UV-C (ač má větší energii) považuje za neúčinné.

U té kyanotypie doporučují peak hodnotu lampy v hodnotě okolo 365nm.
Lampy s peak výstupem okolo 410nm jsou v kyanotypii pak už neúčinné (toto spektrum je totiž absorbční maximum právě ferrikyanidu, který tak funguje jako jakýsi filtr).

Tak teď už vím, na jaké hodnoty se zaměřit, teď už jen najít něco malého a silného, aby se to dalo nacpat do hlavy zvětšováku.

mimojiné jsou v uvedené knize doporučeny zdroje UV pro kopírování:
slunce
obličejové solárko, o kterém je tento thread
tělové solárko pro velké printy
rtuťové reprografické lampy (např. Phillips HPR 125W)
pak nějaké UV lampy/tuby na to vábení hmyzu (co se zřejmě používají v těch zahradních killerlampách) atd.
  • 0

#16 Kubikula

Kubikula

    Dost toho nakecá

  • Registrovaní
  • PipPip
  • 919 příspěvků(y)
Reputace: 9

Publikováno 22 květen 2009 - 18:02:53

zkoušeli jste někdo nacpat normálně do zvětšováku UVA žárovku, co se dává do terárií?


Ty techniky jsou na světlo docela náročný. Vem si, že máš solárko s několika trubicema, máš to blízko a film v kontaktu a pořád jsou to minuty na osvit. Jedno jediný sklo kopírovacího rámečku už to brzdí. Když pominu ztátu UV v objektivu a difuzéru, tak pořád to bude muset být hrozně silný zdroj UV světla, aby se dalo zvětšovat v minutách.
  • 0

#17 hypnogen

hypnogen

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 137 příspěvků(y)
  • LocationPraha / Rychvald
Reputace: 187

Publikováno 23 květen 2009 - 01:52:24

těch ztrát jsem si vědom. pokud vím, tak UV zářní vykrývají jisté přísady ve skle (takovým sklem se obalují např. rtuťové výbojky tak, aby to uv záření nedávaly).. řekněmě, že by se odstranily skla držáku negativu, difuzor, zůstal by jen objektiv a papír na desce zvětšováku by se taky nepřekrýval, jen by se nějak dobře upevnil např. v rámečku.

Pak už by šlo čistě jen o ztráty v objektivu.

Použila by se nějaká takováhle výbojka: http://eshop.prodanc...e.asp?DPG=78055
odpovídající vlnové délky a relativně vysokého příkonu.. a voilá..

pokud bych dosáhl času <1hodina, tak bych to považoval za použitelné.


ještě krapet offtopic - v případě, že by to neklapalo, tak se používá ta metoda zvětšení na RC a pak na ten Medix.. ale s tím Medixem já právě nepočítám a raději bych použil zase RC.. pak ale pravda asi vznikne zase pěkná brzda toho UV.. funguje to?
Bavil jsem se o tom nedávno s F.Gabčanem, díky němuž do těch hist.technik chci jít, ale říkal jsem, že nedělám VF.. no a on mi to takhle popsal - svitek-RC-RC-final
(nebo aspoň jsem to tak pochopil)
  • 0

#18 RED

RED

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 340 příspěvků(y)
  • LocationOSTRAVA
Reputace: 69

Publikováno 11 leden 2010 - 12:58:54

hypnogen.....jo pres RC by to melo tak jit ale cas bude delsi....

Kazdopadne ja ted premyslim furt nad tim solarkem....

jeste me napada jedna varianta....kopit 125 nebo 250W rtutovou vybojku....ta co se pouziva v poulicnim osvetleni....rozbit ji banku (jelikoz ta tam funguje jako UV-filtr).....a vyvojku namontovat do stareho halog. reflektoru....s tlumivkou....

pry to ma pradni ucinnost....a je to levne reseni....

jenom opravdu je to svinstvo na kuzi....chce to bezpecnou vzdalenost....casovy spinac atd...
  • 0

#19 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 11 leden 2010 - 13:06:27

jeste me napada jedna varianta....kopit 125 nebo 250W rtutovou vybojku....ta co se pouziva v poulicnim osvetleni....rozbit ji banku (jelikoz ta tam funguje jako UV-filtr).....a vyvojku namontovat do stareho halog. reflektoru....s tlumivkou....

pry to ma pradni ucinnost....a je to levne reseni....

jenom opravdu je to svinstvo na kuzi....chce to bezpecnou vzdalenost....casovy spinac atd...


zase neblazni, ja mel takove 30let stare UV solarko ktere rtutovou vybojku take melo, bylo to svinstvo nejvetsi...od te doby co jsem si poridil solarko Phillips (za cca 1000Kc) tak spokojenost maximalni, kdyz si ho ulozis do krabice (na vzdalenost cca 3-5cm od filmu) a pridat misto orig. casovace Viponelky tak je to luxus a casy se ti pohybuji cca kolem 2-3 minut, zalezi na kryti negativu.
Takto jsem to videl u Rasti a funguje to.
  • 0

#20 RED

RED

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 340 příspěvků(y)
  • LocationOSTRAVA
Reputace: 69

Publikováno 11 leden 2010 - 13:10:32

Mozna mas pravdu no....solarko bude prijemnejsi moznost....

Jen jeste by me zajimalo jak je to opravdu s tim RC papirem....jestli to jde....nebo budu muset pouzivat medix.....
  • 0

#21 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 11 leden 2010 - 13:19:16

Mozna mas pravdu no....solarko bude prijemnejsi moznost....

Jen jeste by me zajimalo jak je to opravdu s tim RC papirem....jestli to jde....nebo budu muset pouzivat medix.....


urcite to jde, jen to kryti je vyssi, jestli cchces muzu to vyzkouset :?,
za zkousku to stoji - sice si vykopiruju negativ na papir, ale to je jedno.
  • 0

#22 RED

RED

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 340 příspěvků(y)
  • LocationOSTRAVA
Reputace: 69

Publikováno 11 leden 2010 - 13:30:45

to bys byl hodny.....jsem zvedavy :?
  • 0

#23 oteccasu

oteccasu

    Hrabě kydoň

  • Předplatitel
  • 3 191 příspěvků(y)
  • LocationTrutnov
Reputace: 1 120

Publikováno 20 únor 2010 - 13:09:33

Tak jsem zkusil taky vandejka a vylezly mi z toho takové vyblitiny, že jen tvrdohlavost a paličatost mě zabránila, aby jsem vše nevyhodil z okna.
Používám výbojku Tesla pro veřejné osvětlení. Myslíte, že by mohl být rozdíl v UV?? Papír pro začátek klad. čtvrtku.
Po expozici mám znát tahy šťetce a po vyvolání šedé fleky. Výsledná barva tak 6ti leté brendy. Žádný kontrast.:cry: :) :-)

. ................Co já si holátko ubožátko ku.va jenom počnu.........

Roman
  • 0

#24 Eda

Eda

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 027 příspěvků(y)
Reputace: 12

Publikováno 20 únor 2010 - 13:20:46

Tak jsem zkusil taky vandejka a vylezly mi z toho takové vyblitiny, že jen tvrdohlavost a paličatost mě zabránila, aby jsem vše nevyhodil z okna.
Používám výbojku Tesla pro veřejné osvětlení. Myslíte, že by mohl být rozdíl v UV?? Papír pro začátek klad. čtvrtku.
Po expozici mám znát tahy šťetce a po vyvolání šedé fleky. Výsledná barva tak 6ti leté brendy. Žádný kontrast.:cry: :) :-)

. ................Co já si holátko ubožátko ku.va jenom počnu.........

Roman

může to být i papírem (když hodně dovnitř saje) - ten mi dělal šedé fleky, zkus nějaký grafický - ty bývaj většinou líp naklížený
tahy štětce, no to bude chtít trochu cvik, když dlouhou dobu nedělám tak první dva papíry mám skorem vždycky špatně natřený, ale pak se to zasejc srovná, a nebo zkusit ještě válečkovat, ale ten štětec mi přijde praktičtější
  • 0

#25 oteccasu

oteccasu

    Hrabě kydoň

  • Předplatitel
  • 3 191 příspěvků(y)
  • LocationTrutnov
Reputace: 1 120

Publikováno 20 únor 2010 - 13:28:25

Myslíš válečkovat molitanem nebo gumovým brouzdavým širokým válcem jak při tisku?
  • 0

#26 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 20 únor 2010 - 13:32:52

Myslíš válečkovat molitanem nebo gumovým brouzdavým širokým válcem jak při tisku?


pouzivam normalni lakyrnicky 2" stetec - obalim akorat kovovou cast izolackou a je to. Na zacatek se z nej snazim vymyt vypadavajici stetiny.

Jinak obyc ctvrtka je spatna - zkus alespon akvarelovy papir (stoji A4 cca 2kc) - je to o poznani lepsi - nesaje.
  • 0

#27 oteccasu

oteccasu

    Hrabě kydoň

  • Předplatitel
  • 3 191 příspěvků(y)
  • LocationTrutnov
Reputace: 1 120

Publikováno 20 únor 2010 - 13:38:49

No paráda. Já věděl, že s génii kol kolem nemá cenu nic vymejšlet :cry:
  • 0

#28 oteccasu

oteccasu

    Hrabě kydoň

  • Předplatitel
  • 3 191 příspěvků(y)
  • LocationTrutnov
Reputace: 1 120

Publikováno 20 únor 2010 - 13:41:53

Jo a ještě jste pozorovali nějaké změny použitím různých zdrojů UV. Podle fyziky by měly bejt, ale zasejc jest-li emulze nespolkne všechno.
  • 0

#29 LukasJ

LukasJ

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 319 příspěvků(y)
Reputace: 4

Publikováno 20 únor 2010 - 15:31:54

Jo a ještě jste pozorovali nějaké změny použitím různých zdrojů UV. Podle fyziky by měly bejt, ale zasejc jest-li emulze nespolkne všechno.

Všechno nespolkne. Světlo blíž k viditelnýmu spolkne lépe. UV-C už nic moc.
  • 0

#30 Vlcak

Vlcak

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 2 279 příspěvků(y)
Reputace: 95

Publikováno 20 únor 2010 - 19:02:48

nejdrive jsem mel nejake strare horske slunicko se rtutovou vybojkou - krom toho ze z toho slo hrozne teplo to nebylo nic moc. Ted mam phillips horsky slunce (z aukra cca 800-1000Kc) male, skladne - uprava ala RastCam (pripojeno na spinaci hodiny - ten vnitrni budik neni nic moc) a je to o 1000%lepsi.

Samozrejme nejlepsi je denni slunce. Ve stinu ti to vyjde kontrastneji, na plnem slunci je to mekkci - toho u solarka nedocilis, zas na druhou stranu se da dostat na casi cca 2minuty (viz Rastuv clanek zde)
  • 0

#31 spooky

spooky

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 074 příspěvků(y)
  • LocationTrenčín, Slovakia
Reputace: 18

Publikováno 12 leden 2011 - 19:36:07

Zdravím,
chcem si postaviť pevné solárko na UV žiarenie. Ako prvé by som ho chcel použiť na Van Dyke.
Riešim problém zdroju svetla. Ako najlepšia varianta, nakoľko okrem žiarivky mám všetko, mi prišlo použitie klasických T5/T8 žiariviek od firmy Sylvania. Je to typ T5/T8 Blacklight Blue. V katalógu je písané že prepúšťajú žiarenie v pásme 315-400 nm a slúžia na silné fotochemické efekty.
Je možné tieto trubice použiť ?
Zaujímalo by ma ešte koľko týchto trubíc použiť a do akej vzdialenosti ich umiestniť od kopírovacieho rámčeka?
Vyrábajú sa vo vatážach 4, 6, 8, 15, 18, 30 a 36W.
Ak by ste niekto vedel, prosím o info.
Ďakujem

Prípájam link na tie trubice:
http://www.google.sk...iw=1259&bih=819
  • 0

#32 spooky

spooky

    Tlampač (grafoman)

  • Registrovaní
  • PipPipPip
  • 1 074 příspěvků(y)
  • LocationTrenčín, Slovakia
Reputace: 18

Publikováno 13 leden 2011 - 20:24:00

No ale zase sa nemusíte tak trhať s tými odpoveďami, ani to nestíham čítať. :D
  • 0

#33 stananek

stananek

    Nováček

  • Registrovaní
  • Pip
  • 2 příspěvků(y)
Reputace: 0

Publikováno 19 únor 2013 - 09:42:31

Zdravím všechny.
Před dvěma lety jsem tuto možnost - využití zvětšováku Magnifax2 na kyano zkoušel a nakonec jsem přešel na trubicový Philips z bazaru.Prvně jsem vyměnil všechny čtyři zářivky za nové,nechal jsem stávající časák,ale vložením přepínače mám možnost připojení i na fotohodiny.Časy mám kolem 7mi minut.Důležité je celoplošné osvětlení negativu - tedy volbou odstupu od UV zářiče.Je to spolehlivé řešení.
Pokud si najdete rady ze starých knih,tak tam běžně uvádějí používání uhlíkového oblouku a Hg lampy do zvětšováků.Tam ale řešili mohutnost světelného toku (zkrácení doby expozice ),nikoliv zdroj UV paprsků.
jen pár poznámek :
To staré solárko předpokládám SIRIUS - to topení zde musí být odpojeno a musíte přehnat šťávu přes klasickou tlumivku, jinak lampa odejde okamžitě!!! Mě to fungovalo ,ale světlo bylo bodové,tedy k ničemu.Zářivky UV přehnat přes zvětšovák je nesmysl.Je zde kondenzor,objektiv a čtverec s ubýváním světla se vzdáleností- to vše je proti záměru.
Na začátek jsem se asi moc rozepsal,tak končím.
  • 0

#34 JohnyL

JohnyL

    Nováček

  • Registrovaní
  • Pip
  • 62 příspěvků(y)
  • LocationPraha
Reputace: 105

Publikováno 6 březen 2013 - 14:52:56

Vyrobil jsem si vlastní UV expoziční box. Mám výkon, který potřebuji, zářivky tak, aby bylo osvětlení rovnoměrné, kontrolovaný výkon a nestálo to moc. Stačí 4 x 40W UV zářivka Philips BL TL-K (špatně se shání). Vyrobit dřevěný box, připevnit trubice na patice, osadit součástky (startéry, tlumivky), pospojovat dráty atd. - trvalo mi to postavit jen jedno odpoledne. Osvit platino-palladiového tisku 2 minuty 45 vteřin.
  • 0

#35 otomi

otomi

    Nováček

  • Registrovaní
  • Pip
  • 1 příspěvků(y)
Reputace: 0

Publikováno 7 březen 2013 - 16:56:26

Vyrobil jsem si vlastní UV expoziční box. Mám výkon, který potřebuji, zářivky tak, aby bylo osvětlení rovnoměrné, kontrolovaný výkon a nestálo to moc. Stačí 4 x 40W UV zářivka Philips BL TL-K (špatně se shání). Vyrobit dřevěný box, připevnit trubice na patice, osadit součástky (startéry, tlumivky), pospojovat dráty atd. - trvalo mi to postavit jen jedno odpoledne. Osvit platino-palladiového tisku 2 minuty 45 vteřin.


Supr nápad. Mohl bys prosím přiložit obrazovou ukázku tvého boxu?
  • 0

#36 JohnyL

JohnyL

    Nováček

  • Registrovaní
  • Pip
  • 62 příspěvků(y)
  • LocationPraha
Reputace: 105

Publikováno 8 březen 2013 - 00:05:07


Vyrobil jsem si vlastní UV expoziční box. Mám výkon, který potřebuji, zářivky tak, aby bylo osvětlení rovnoměrné, kontrolovaný výkon a nestálo to moc. Stačí 4 x 40W UV zářivka Philips BL TL-K (špatně se shání). Vyrobit dřevěný box, připevnit trubice na patice, osadit součástky (startéry, tlumivky), pospojovat dráty atd. - trvalo mi to postavit jen jedno odpoledne. Osvit platino-palladiového tisku 2 minuty 45 vteřin.


Supr nápad. Mohl bys prosím přiložit obrazovou ukázku tvého boxu?


Jasně, toto je foto z večera, kdy jsem ho dostavěl. Pak ještě přibyly vpředu a vzadu záclonky z černého sametu. Ale není to můj nápad. Expoziční boxy se i prodávají, ale za obrovské peníze a vyrobit si ho lze za zlomek ceny.

Přiložený soubor  Praha-20121210-00063.jpg   68,89K   46 Počet stažení
  • 0

#37 stananek

stananek

    Nováček

  • Registrovaní
  • Pip
  • 2 příspěvků(y)
Reputace: 0

Publikováno 8 březen 2013 - 10:33:35



Vyrobil jsem si vlastní UV expoziční box. Mám výkon, který potřebuji, zářivky tak, aby bylo osvětlení rovnoměrné, kontrolovaný výkon a nestálo to moc. Stačí 4 x 40W UV zářivka Philips BL TL-K (špatně se shání). Vyrobit dřevěný box, připevnit trubice na patice, osadit součástky (startéry, tlumivky), pospojovat dráty atd. - trvalo mi to postavit jen jedno odpoledne. Osvit platino-palladiového tisku 2 minuty 45 vteřin.


Supr nápad. Mohl bys prosím přiložit obrazovou ukázku tvého boxu?


Jasně, toto je foto z večera, kdy jsem ho dostavěl. Pak ještě přibyly vpředu a vzadu záclonky z černého sametu. Ale není to můj nápad. Expoziční boxy se i prodávají, ale za obrovské peníze a vyrobit si ho lze za zlomek ceny.

Přiložený soubor  Praha-20121210-00063.jpg   68,89K   46 Počet stažení


Zdravím.
Sice rád bastlím,ale raději jsem koupil hotové stropní zářivkové těleso pro zabudování do podhledu.Tam je vše kompletně připravené,je na čtyři trubice,má odrazné zrcadlo.Stačí vsunout trubice a připojit šňůru s vypínačem.Pak dám dva sloupky knížek s odstupem podle rozměru svítidla.Ze předu i v zadu sametové závěsy a svítím.Rychle to rozeberu,svítidlo zastrčím mezi zeď a skříň a knihy na polici a je uklizeno. vis
  • 0

#38 JohnyL

JohnyL

    Nováček

  • Registrovaní
  • Pip
  • 62 příspěvků(y)
  • LocationPraha
Reputace: 105

Publikováno 8 březen 2013 - 10:52:13




Vyrobil jsem si vlastní UV expoziční box. Mám výkon, který potřebuji, zářivky tak, aby bylo osvětlení rovnoměrné, kontrolovaný výkon a nestálo to moc. Stačí 4 x 40W UV zářivka Philips BL TL-K (špatně se shání). Vyrobit dřevěný box, připevnit trubice na patice, osadit součástky (startéry, tlumivky), pospojovat dráty atd. - trvalo mi to postavit jen jedno odpoledne. Osvit platino-palladiového tisku 2 minuty 45 vteřin.


Supr nápad. Mohl bys prosím přiložit obrazovou ukázku tvého boxu?


Jasně, toto je foto z večera, kdy jsem ho dostavěl. Pak ještě přibyly vpředu a vzadu záclonky z černého sametu. Ale není to můj nápad. Expoziční boxy se i prodávají, ale za obrovské peníze a vyrobit si ho lze za zlomek ceny.

Přiložený soubor  Praha-20121210-00063.jpg   68,89K   46 Počet stažení


Zdravím.
Sice rád bastlím,ale raději jsem koupil hotové stropní zářivkové těleso pro zabudování do podhledu.Tam je vše kompletně připravené,je na čtyři trubice,má odrazné zrcadlo.Stačí vsunout trubice a připojit šňůru s vypínačem.Pak dám dva sloupky knížek s odstupem podle rozměru svítidla.Ze předu i v zadu sametové závěsy a svítím.Rychle to rozeberu,svítidlo zastrčím mezi zeď a skříň a knihy na polici a je uklizeno. vis


To byla taky moje první varianta, kterou jsem chtěl realizovat. Bylo by to jednodušší. Ale nenašel jsem svítidlo, které by mělo takové rozestupy zářivek, které bych potřeboval. Zadruhé jsem nenašel svítidlo na 4 zářivky, které by bylo možné osadit zářivkami s výkonem 40W ani 36W, obecně jsou na 18W zářivky. Není to tak složité to osadit a zapojit, schemata zapojení jsou na internetu. Navíc mě to bavilo ...
  • 0




1 uživatel(ů) prochází toto téma

0 členů, 1 návštěvníků, 0 anonymních
